Einstiegsbeleuchtung

[TBMK]

Hallo Reinhard habe da ne frage wegen 32 Pol Stecker pin 16 + und Pin 5 minus ist deran den stellen belegt oder mus man sich stecker bei seat holen um die leds anzuschlisen ?
mfg
horst



[pats-FR]

Würde mich auch interessieren. Benötigt man die kleinen PINs oder auch so „dicke“




Gesendet von iPhone mit Tapatalk



[inexdaniel]

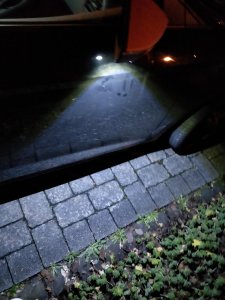

Also ich habs bei mir jetzt so gelöst. Eine 5mm led in jedem spiegel. Nicht mega hell, aber hell genug. Mir gefällt es optisch sehr gut. Geht beim öffnen per Schlüssel an und aus usw. Ich wollte es genau so und nicht anders



[computerfreak1212]

Zeig mal Bilder von Nahem bitte.



[OctanXXL]

Ja nicht schlecht, nen paar mehr Infos oder ne Anleitung währen Cool.



[Leon2382]

Welche LED hast du Verbaut? Wie hast du es mit der Verkabelung gelöst? Pin Belegung wäre prima. Sieht echt spitze aus.



[Svenkl]

So habe jetzt nachgerüstet,allerdings habe ich T16/1+ und T16/3- vom TürSTG genommen. So wie es im Golf7 Original ist und auch dann Byte1 Bit1 codiert. Allerdings leuchten meine jetzt immer. Irgendwie muss die jetzt noch mit dem RLSH verknüpft werden.
Wäre auch für Ratschläge dankbar.[emoji6]

Gesendet von meinem SM-G930F mit Tapatalk[video=youtube_share;8xj0mY0ONTk]https://youtu.be/8xj0mY0ONTk[/video]



[bouloama]

Can you help us and provide a good how-to?

This is a nice upgrade!



[Svenkl]

In englisch?

Gesendet von meinem SM-G930F mit Tapatalk



[pats-FR]

So habe jetzt nachgerüstet,allerdings habe ich T16/1+ und T16/3- vom TürSTG genommen. So wie es im Golf7 Original ist und auch dann Byte1 Bit1 codiert. Allerdings leuchten meine jetzt immer. Irgendwie muss die jetzt noch mit dem RLSH verknüpft werden.
Wäre auch für Ratschläge dankbar.[emoji6]

Gesendet von meinem SM-G930F mit Tapatalk[video=youtube_share;8xj0mY0ONTk]https://youtu.be/8xj0mY0ONTk[/video]

Schön gemacht. Welche Leuchten hast du verwendet. Nach den Bildern bin ich auch scharf drauf geworden. Denke mein Plan mit den Leuchten in den Türen verwerfe ich somit



[Svenkl]

Das sind normale bedrahtete LEDs mit 10mm Durchmesser und passenden Widerstand. Sollen laut Datenblatt 11Lumen haben. Naja in den Türen macht für mich auch nicht viel Sinn,ich will ja die Pfütze sehen bevor ich die Tür auf mache und drin stehe...

Gesendet von meinem SM-G930F mit Tapatalk



[pats-FR]

Und bohrste einfach ein Loch und steckst die LED rein?



[Svenkl]

Joar,aber bin noch nicht ganz glücklich,der Abstrahlwinkel ist mir noch ein wenig klein. Aber es ist schwer starke LEDs mit großem Winkel zu finden.

Gesendet von meinem SM-G930F mit Tapatalk



[bouloama]

In englisch?

Gesendet von meinem SM-G930F mit Tapatalk

In German is also fine. How to install and what parts did you use for it?



[Svenkl]

Ich hab zwei Kabel (0,5mm², grün+, braun-) vom Türsteuergerät in den Spiegel gezogen. Im Spiegelgehäuse ein 9,5mm Loch gebohrt und die LED eingeklebt, dann einen entsprechenden Vorwiderstand (150 Ohm, 1 Watt) in die +Leitung eingelötet. Das ganze habe ich dann im Türsteuergerät eingepint (T16e/1 + und T16e/3 -) und im Türsteuergerät Byte1/Bit1 (Door Entry Light) auf "1" codiert.
Und das war es auch schon.
Verwendet habe ich diese LED:
http://www.pur-led.de/LED-Einzel-Hi...s-10mm-klar-11-Lumen-max-4-CHIP-ca-25-30.html
Ist allerdings nicht das wahre, der Abstrahlwinkel von 25-30° ist recht gering. Das ganze könnte man auch mit einer recht starken 5mm LED mit größerem Abstrahlwinkel umsetzen. Ich denke das wäre eine schönere Lichtverteilung und man könnte einen kleineren Vorwiderstand nehmen. Oder jemand findet eine starke 10mm LED mit großem Abstrahlwinkel(ich habe nur ein Angebot bei Ebay aus Hong Kong gefunden und da denke ich das die Angaben einfach nur falsch sind).

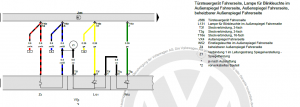

PIN-Belegung und Aderfarben sind aus den Golf 7-Schaltplänen, falls sich jemand fragt warum gerade grün und braun.Und 0,5mmm² weils da war...



[pats-FR]

Danke für die kleine Anleitung.

Du hast ja geschrieben, dass die jetzt dauerhaft leuchten? Heißt auch während der Fahrt oder hast du das mittlerweile in Griff bekommen?

Auf dem Video sieht der Winkel eigentlich ok aus...



[Svenkl]

Da war nix in den Griff zu bekommen. Das waren nur blöde Lichtverhältnisse,hab am nächsten Tag noch mal probiert. Funktioniert alles genau so wie es soll.

Gesendet von meinem SM-G930F mit Tapatalk



[duffiduck]

Svenkl
Danke für die Anleitung....ist eine klasse Lösung.

Als Anmerkung:
Wie wäre es mit dieser LED, könnte etwas besser vom Abstrahlwinkel sein. Die Leuchtfarbe: Weiß (6000 - 6500 K) würde glaube ich auch ganz gut zu den OEM Leuchten passen.

https://www.leds-and-more.de/catalo...p-2140.html?osCsid=bloh0g3nip3ro9pmmbm78kth44



[Svenkl]

Joar,ist ne sehr gute Möglichkeit. Nur bei mir leider zu spät.Hab ja ja jetzt das 9.5mm Loch im Gehäuse. Da komme ich mit den 8mm leider nicht mehr ganz so einfach hin,sonst ist das garantiert die bessere Wahl. Aber nimmt auch 150mA. Da brauchst ja schon ein 2Watt Widerstand.

Gesendet von meinem SM-G930F mit Tapatalk



[Henno]

Ich habe die Tage mal mit LEDs experimentiert.
So ganz zufrieden bin ich noch nicht.
Aber ich kann damit leben.
