Einstiegsbeleuchtung

[Svenkl]

Also diese Ausleuchtung finde ich schon sehr gut. Welche LEDs hast du genommen?



[pats-FR]

Du beleuchtest ja die halbe Stadt... womit biste denn unzufrieden



[Henno]

So,

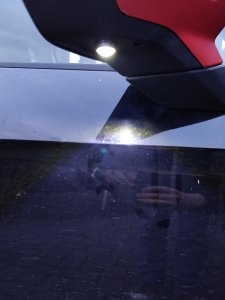

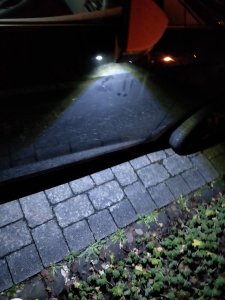

hier mal noch zwei Fotos und ein Video

https://youtu.be/7M9llV3bM30



Ich habe diese LEDs
https://www.amazon.de/gp/product/B017OWEF0W/ref=oh_aui_detailpage_o01_s00

Leider habe ich jetzt ein loch zuviel im rechten Spiegel.
Ich habe aber noch ein neues Gehäuse in der Garage liegen.



[Tancho]

Feine Sache, kannst du uns noch eine einbau Anleitung machen, das ist wirklich mal was feines was man gebrauchen kann und leider nicht von Werk aus bestellt werden kann.



[Henno]

Klar, kann ich machen.

Hier mal kurz stichpunktartig beschrieben wie es gemacht wird.


Werkzeug:
Akkuschrauber
5 & 10mm Bohrer
Lötkolben
Seitenschneider
Flachzange

Material pro Seite
Zugdraht (z.B. 50cm starre Litze)
Schrumpfschlauch 3/1mm
LEDs
ca. 1m Litze ca. 0,34mm²
Chrimpkontakt (ich meine es war ein MQS Quadlock)


Türverkleidung ab, mehrfach im Netz beschrieben.
Am Tür Steuergerät den 16 Pin Stecker ab Stecken
Chrimpkontakt auf die Litze aufbringen.
Kontakt einpinnen auf Pin 1 des 16 Poligen Stecker
Litze durch die Gummitülle in die Tür einführen
Litzen nach unten am vorhandenen Kabelstrang entlang legen und in der Ecke am Kabelstrang nach oben bis zum Spiegel.
Spiegelglas raushebeln
Deckel vom Spiegel ab
Zugdraht von oben in die Tür
Litze in den Spiegel ziehen
Loch für LED bohren und LED einschrauben
Die rote Ader vom LED Kabel an die Litze vom STG
Schwarz vom LED Kabel mit an die braune Litze der Spiegelheizung (ich habe die braune Litze hinten etwas eingeritzt, und die LED angelötet und mit Schrumpfschlauch Isoliert)

Türsteuergerät Codieren

Testen !Achtung! die LED leuchtet natürlich nur im Dunkeln, einfach was auf den RLFS/RLHS Sensor legen und dann aufschließen.



[pats-FR]

Ganz schön große Lampe [emoji4] da fand ich die unauffällige Variante besser. Is aber jedem selber überlassen!

Wie dick ist denn das Gehäuse wodurch man bohren muss?



[silverR1racer]

Man könnte die LED ja anstatt zu verschrauben, einfach einkleben, dann steht sie weniger raus:

Henno
Wieviel Platz hat man denn hinter dem Spiegelglas ?
Eventuell könnte man ha das (Kunststoff)Gewinde kürzen ?



[Henno]

Hi,

Gewinde kürzen dürfte schwierig werden da das Kabel in der Hohlschraube verklebt ist.

An der Stelle wo ich die Led verbaut habe ist das Gehäuse recht dickwandig man könnte die Led etwas einlassen.
Aber wie willst du das Loch sauber 2-3mm zylindrisch senken ?
So ist das Loch sauber abgedeckt.

Weil die Led übersteht habe ich geschrieben das ich nicht so ganz zufrieden bin.

Evtl. Kann ja einer diese Led testen und Rückmeldung geben.


https://rover.ebay.com/rover/0/0/0



[Patriotix]

gelöscht....



[Tomy69]

Ich habe jetzt auch die LED von Henno in meinen Außenspiegeln, allerdings stehen die bei mir nicht so weit über. In den Türverkleidungen habe ich noch diese LED verbaut.



[WowaFR]

Hi,hätte mir vielleicht jemand eine komplette Anleitung wäre echt nett danke



[CroNeX]

Gast40030
Moin Leute, würde mir gerne auch die Beleuchtung zulegen, aber nicht im Außenspiegel sondern der Tür. Wie verkabel ich das richtig wenn ich keine Beleuchtung im Fußraum vorne habe ?!
Ich müsste denn die Lampen an die Innenbeleuchtung dran klemmen oder ?

Und in welchem Steuergerät finde ich die Codierung der Lampen für die Innenbeleuchtung. Ich meine Lampen an der Fahrzeugdecke.
Danke



[Henno]

Die Lampe können vorne links und rechts am Türsteuergerät aufgelegt werden.
Irgendwo hier gab es auch die Pinbelegung.
Dann muss die Leuchte in beiden Türsteuergeräten codiert werden.



[CroNeX]

ja danke für die Antwort, und was genau müsste da codiert werden ? nutze OBDEleven



[Henno]

Türeinstiegsbeleuchtung



[CroNeX]

In meinem Seat Ibiza 6J 2016 habe ich sowas nicht. unter welcher Unterkategorie finde ich das ? Denn im Stg 09 "zentrale elek." finde ich das nicht. und sonst wird mir sowas auch nicht angezeigt



[Serial Kazama]

Hier also noch mal die Farben der einzelnen Kabel:
- Fahrerseite und Beifahrerseite vorne --> +12V vom Türsteuergerät rot-gelbes Kabel, Masse vom Türkontakt braun-gelbes Kabel
- Fahrerseite hinten --> +12V vom Fensterhebermotor schwarz-gelbes Kabel, Masse vom Türkontakt schwarzes Kabel
- Beifahrerseite hinten --> +12V vom Fensterhebermotor schwarz-gelbes Kabel, Masse vom Türkontakt braun-gelbes Kabel

Ist das bei einem Facelift identisch, mit den Kabeln?



[Angis]

Das kann ich dir leider nicht sagen, da ich meinen Facelift noch nicht habe ?(



[Serial Kazama]

Ist das selbe, hab ich am WE eingebaut.



[Schlupp]

Eventuell könnte man das (Kunststoff) Gewinde kürzen ?

Gewinde kürzen dürfte schwierig werden da das Kabel in der Hohlschraube verklebt ist.

@silverR1racer, ist kein Kunstoff sondern Aluminium und ja du kannst das Gewinde mit dem Dremel kürzen, ist aber nicht einfach da du das Kabel natürlich nicht 'verletzen' solltest und es später wieder zwingend wasserdicht und bruchsicher fixiert werden musst.

Evtl. Kann ja einer diese LED testen und Rückmeldung geben https://rover.ebay.com/rover/0/0/0

@Henno, habe die Ausleuchtung Heute im nicht eingebautem Zustand mit 12V getestet, der Abstrahlwinkel durch die Riffelung des Gehäuses ist sehr breit und auch die Leuchtkraft liegt über dem sehr guten Niveau der verlinkten Ama-LEDs. Problem ist der Leuchtkörper bzw. der Sockel baut sehr hoch und breit. Selbst wenn man die LEDs von Innen verklebt werden sie ohne zusätzlichen Aufbau suboptimal (ca. 8 mm) aus dem Spiegelgehäuse heraus ragen....

@Tomy69, was muss beim VFL Leon bzw. Cupra (5F) mit OBD11 in welchem STG (09?) bzw. Submenü für die Umfeldbeleuchtung genau codiert werden?

VG
