Rückfahrkamera (nachrüsten)

[marc1706]

RFK low ist in der Codierung, Byte 19, Bit 4 für die High Variante abwählen.

Könntest du trotzdem einen Autoscan hochladen? Ich denke das Problem mit der fehlenden Anzeige beim Vorwärtsfahren könnte u.A. vom Gateway kommen.



[MIPE3DE]

Ich habe mir ebenfalls eine RFK High mit entsprechendem Kabelsatz gekauft, nachdem meine Zubehörkamera ausfälle zeigt. Ich bin allerdings über die Stecker erschrocken, da diese ja in keinsterweise abgedichtet sind. Wie kann ich denn die Stecker abdichten, außer diese mit einer Rolle selbstverschweißendem Isolierband einzuwickeln?



[Henno]

Der Stecker ist eben für Octavia oder Passat wo er in der trockenen Heckklappe sitzt.

Meinen ersten hatte ich mit einem dichten Stecker versehen.
Dann ist aber Wasser in die Kamera gelaufen (die ist auch nicht dicht!!)

Meine zweite Kamera habe ich dann mit Karosserie Kleber abgedichtet, die Kabel verlötet, schrumpfschlauch drüber und eine weitere Lage schrumpfschlauch mit Kleber drüber



[frazzle]

Gute Info. Dann dichte ich meine Kamera dort wo die Kabel rauskommen auch nochmal mit Dichtmasse ab.
Bei den Steckern hätte ich jetzt Schrumpfschlauch genommen und an den Enden jeweils nochmal mit Isolierband umwickelt.

Zur Codierung der Kamera muss diese ja noch in der Verbauliste im Diagnoseinterface 19 eingetragen werden, wenn ich richtig liege?
Bis jetzt habe ich nur folgendes Codiert:

Adresse 76 (Einparkhilfe)
Byte 02 – Bit 4 auf 1

Adresse 5F (Infotainmentsystem)
Byte 19 – Bit 4 auf 1

Die Kamera funktioniert soweit, ich erhalte aber noch folgenden Fehler:

19 Diagnoseinterface für Datenbus

    Systembeschreibung: GW MQB High
    Software-Nummer: 5Q0907530AJ
    Software-Version: 2246
    Hardware-Nummer: 5Q0907530M
    Hardware-Version: 212
    Seriennummer: 13111510800600
    ODX-Name: EV_GatewConti
    ODX-Version: 013020
    Lange Codierung: 030100F42F085700EB0002C8080F00010001050000000000000000000000

    Teilsysteme:
        Systembeschreibung: J367-BDMConti
        Software-Version: 1011
        Hardware-Version: H02
        Seriennummer: 74185704001511172251

        Systembeschreibung: E221__MFL-PR6
        Software-Version: 0130
        Hardware-Version: H04
        Seriennummer: 000000000B1611281015
        Lange Codierung: 002000

    Fehlercodes:
        U112400 - Datenbus Mehrverbau erkannt
            statisch
                Date: 2021-09-22 17:15:19
                Mileage: 61384 km
                Priorität: 2
                Fehlerhäufigkeitszähler: 4
                Verlernzähler: 97
                Versorgungsspannung Klemme 30: 12.3 V
                Klemme 15: ein

6C Rueckfahrkamerasystem

    Systembeschreibung: RVC Compact
    Software-Nummer: 5Q0980556B
    Software-Version: 0231
    Hardware-Nummer: 5Q0980556B
    Hardware-Version: H18
    ODX-Name: EV_CamSysRVRVCPANAMQBAB
    ODX-Version: 006009
    Lange Codierung: 0473020122002017000040

    Fehlercodes:
        U112100 - Datenbus fehlende Botschaft
            statisch
                Date: 2021-09-22 17:15:39
                Mileage: 61384 km
                Priorität: 6
                Fehlerhäufigkeitszähler: 1
                Verlernzähler: 97
                ---: passiv
        U112100 - Datenbus fehlende Botschaft
            statisch
                Date: 2021-09-22 17:15:39
                Mileage: 61384 km
                Priorität: 6
                Fehlerhäufigkeitszähler: 1
                Verlernzähler: 97
                ---: passiv

Weiß jemand wie ich mit OBDeleven die Kamera in die Verbauliste eintrage? Bin irgendwie grad zu blöd dafür...



[Henno]

Gateway
Anpassungskanal
Verbauliste

Da die Kamera suchen und an machen

Die Codierung im Navi ist falsch.
Du willst doch keine Low camera codieren.
Im Navi
Anpassungskanäle
Vps an



[marc1706]

Und ich denke auch danach muss dein Gateway noch auf 2265 aktualisiert werden.



[frazzle]

Habe mich vorhin nochmal durchgeklickt.
Die Codierung im Infotainment habe ich wieder rausgenommen (Byte 19 – Bit 4).
Kamera ist nun in der Verbauliste eingetragen und VPS aktiviert.
Habe jetzt auch alle Modi bei der Kameraanzeige zur Auswahl und der Fehler im Diagnoseinterface ist ebenfalls verschwunden.
Die beiden Fehler im Kamera STG bleiben aber erhalten:

6C Rueckfahrkamerasystem

    Systembeschreibung: RVC Compact
    Software-Nummer: 5Q0980556B
    Software-Version: 0231
    Hardware-Nummer: 5Q0980556B
    Hardware-Version: H18
    ODX-Name: EV_CamSysRVRVCPANAMQBAB
    ODX-Version: 006009
    Lange Codierung: 0473020122002017000040

    Fehlercodes:
        U112100 - Datenbus fehlende Botschaft
            statisch
                Date: 2021-09-23 18:06:53
                Mileage: 61411 km
                Priorität: 6
                Fehlerhäufigkeitszähler: 1
                Verlernzähler: 99
                ---: passiv
        U112100 - Datenbus fehlende Botschaft
            statisch
                Date: 2021-09-23 18:06:53
                Mileage: 61411 km
                Priorität: 6
                Fehlerhäufigkeitszähler: 1
                Verlernzähler: 99
                ---: passiv

Kann das mit dem angesprochenen Update fürs Gateway zusammenhängen? Wer kann so ein Update durchführen?



[Henno]

Dein GW passt eigentlich.

Sieht aus wie irgendwo was nicht codiert.

Nutz odis e oder Vcp
Die zeigen dir an welche Botschaft fehlt und dann weiß man auch direkt was man wo codieren muss.



[marc1706]

Ich hatte vor dem Update auf 1265 den Fehler:
D12106 (U112100) Databus missing message (message Parkhilfe_01 not received)

Dürfte der gleiche wie bei dir sein, ich habe aber die 568B Kamera.



[frazzle]

Dürfte der gleiche wie bei dir sein, ich habe aber die 568B Kamera.

Möglich, bin da aber überfragt.
VCP oder Odis habe ich leider nicht zur Hand, um genaueres sagen zu können.



[Henno]

566 ist ohne ARA
568 ist mit Ara
Anhänger rangier Assistent

Sonst gleich.



[FD88]

566 ist ohne ARA
568 ist mit Ara
Anhänger rangier Assistent

Sonst gleich.

Ist mit 566 die 5Q0980556B gemeint? Mit 566 finde bei Google ich leider nix.

Habe einen Seat Leon 5F ST FR TGI mit RFK und PDC, EZ 12/2019. Möchte auf eine High Kamera mit ARA umrüsten. Wäre dann die 5Q0980568B die einzige richtige Teilenr.?

MfG



[Kevbert]

Ich habe bei mir die 5Q0980568B nachgerüstet. Wenn Hänger dran ist sehe ich aber keinen Unterschied. Muss der separat codiert werden?



[Henno]

Ja, ich meinte 5q0980556
Tippfehler

Für ARA gibt es weitere Codierungen und man braucht ein 12k PLA Steuergerät incl. Sensoren und dem Pla Taster um den ARA zu starten



[FD88]

Hallo, hab mir jetzt für meinen Leon ST FR Bj. 2019 eine 5Q0980568B bestellt. Laut Verkäufer für einen VW Crafter Bj. 2017 gedacht. Passt die?

Bei mir ist bereits serienmäßig eine RFK vorhanden, möchte jetzt das Upgrade auf High machen. Was genau ist nun alles zu tun?

Hat jemand eine Anleitung zum Aus-/Einbau der Serienkamera? Muss für die High ein zusätzlicher Kabelstrang verlegt werden? Parameter, Codieren etc. selbst möglich?



[marc1706]

Grundsätzlich passt die, ja. Ggf. brauchst du allerdings andere Parameter auf der Kamera und es wird auch ein anderes Gehäuse benötigt (Teilenummer dazu gab es glaube ich schon mal in diesem Thema). Wenn du dir das Gehäuse ansiehst, erkennst du sicherlich auch schon wie die alte Kamera entfernt werden kann.
Für die High Kamera muss zusätzlich noch der CAN Bus vom MIB zur Kamera verlegt werden und die Kamera benötigt Klemme 30. Keine Ahnung was die Low Kamera da bereits hat.
Parameter und Kodierung sollten über VCP klappen. Kamera funktioniert zwar auch ohne Kalibrierung, die wäre aber grundsätzlich schon zu empfehlen.



[Leonik]

Hallo zusammen,

nachdem ich nun seit längerer Zeit stiller Mitleser in diesem Thread bin, möchte ich das Thema "Nachrüstung einer HIGH RFK" endlich selbst angehen.
Mein Fahrzeug ist ein Seat Leon ST 5F mit BJ 05/2018.
Um etwas Aufwand zu sparen, möchte ich beim Einbau gleich noch die AHK nachrüsten. Das Fahrzeug hat eine AHK-Vorbereitung ab Werk.

Als Kamera möchte ich gerne Diese von Vwmodul verbauen:
Neu Original Seat Ibiza 6F Leon 5F VW Polo 6R HIGH Rückfahrkamera SET Kabel KA2 | eBay
Der Artikel wird gerade nicht angeboten, aber ab 12.01. sind sie wohl aus dem Urlaub zurück. Vermutlich wird die Kamera dann auch wieder angeboten.

Nun habe ich gesehen, dass sich der Ausschnitt im Stoßfänger für die Kamera beim ST vom normalen Leon unterscheidet. Siehe Post #860: Rückfahrkamera (nachrüsten)
Kann mir jemand sagen, warum das so ist und ob es zwingend notwendig ist, die Kamera beim ST seitlich versetzt zu platzieren? Sitzt beim ST irgendetwas an der Stelle hinter dem Stoßfänger?



[MIPE3DE]

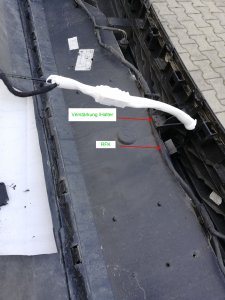

Bei meinem VFL war genau mittig in der Stoßfängerverkleidung eine Verstärkung, daher sitzt meine RFK auch versetzt. Ich denke, das wird beim FL genau so sein.



[Cairus]

Ja, ist auch verstärkt, daher seitlich versetzt.



[Schraubicus]

@ Leonik es ist keine Original für Leon!!! Meine (habe auch da gekauft) hat SW von Skoda gehabt.

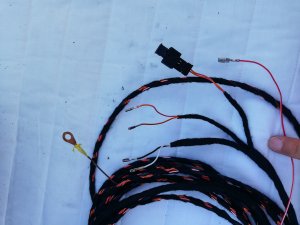

Die Stecker sind nicht wasserdicht! Kabelsatz passt demensprechend auch nicht 100%. Da brauchs du richtige Kabelschuhe + Kabel dazu. Neigungswinkel der Kamera (Abstandslinien) passen auch nicht, da wollte ich aber noch schauen ob man die noch kalibrieren kann/muss.
