Rückfahrkamera (nachrüsten)

[OctanXXL]

AW: Rückfahrkamera

Das ist richtig kommt auf die Cam an, ich hab es trotzdem hinbekommen. :wave:



[L-i-p-p-i]

AW: Rückfahrkamera

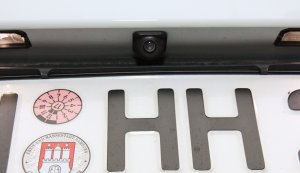

Meine hat einen Klemmring und wird von unten nur reingesteckt - hält trotzdem bombig!



[wolle555]

AW: Rückfahrkamera

Hat es Jemand am Mediasystem ohne Plus hinbekommen? Finde dazu keine eindeutige Aussage.
In Elsawin steht bei beiden Systemen bei der Steckerbelegung "nicht belegt"
Habe den blauen Stecker am Mediasystem und auch Pins am Radio. Cam an Pin 6 und Pin 12 (Schirmung) angeschlossen.
Programmierung wie beschrieben. Nur bei 5f findet VCDS kein Steuergerät, bei 56 geht es, nur dass dann da nicht Infotainment steht. Irgendwo vorher stand dass 5f falsch wäre, als muss 56 richtig sein. Programmierung ging ohne Fehler.

Lege den Rückwärtsgang ein, sehe aber nur das Bild von der Einparkhilfe. Ich weiß nicht weiter.

Seat Leon 5f
Bj. 06.2013
2.0 TDI 110 KW DSG
EU aus Frankreich

Gruss
Wolle555



[OctanXXL]

AW: Rückfahrkamera

Du musst vom optischer Einparkhilfe auf Rückfahrkamera umcodieren.



[chrizBlack]

AW: Rückfahrkamera

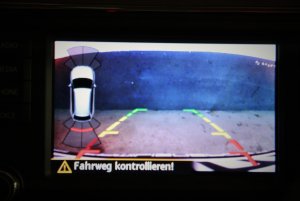

Aktiviere im STG 76 Byte 02 Bit 4! Dann sieht es so aus.
Video
Blog-Bericht



[wolle555]

AW: Rückfahrkamera

so habe ich es gemacht...STG 76 Byte 02 Bit 4

Sicher dass es auch bei dem Mediasystem ohne Einheit im Handschuhfach funktioniert?



[Meich]

AW: Rückfahrkamera

Lade dochmal die Autoscan/Codierung/Abbild vom 76er hoch. Glaube nicht dass man es 1:1 übernehmen kann, da es ja sehr abgespeckt zum Media+ ist.



[wolle555]

AW: Rückfahrkamera

Weiss nicht genau wie ich das nur vom 76 hin bekomme. Autoscan sind doch alle!? Und ein Abbild mit den speziellen Einstellungen. Ist da das log von AdvancedID gemeint?

Habe jedenfalls das Problem, dass ich kein Security Access für den 5F habe, da muss man doch auch den Video Eingang freischalten!?

Das stand in einem anderen Forum:
Enable Video in motion on MMI
[5F - Information Electr.] [Advanced ID - 1A] Note 1st Serial number
[Security Access] Enter Digits 6, 13, 10, 14, 11 of the 1st Serial number
[Adaptation - 10] -> Channel 48
Set to 255
Reset MMI


Eventuell hilft das Log weiter.
Address 76: Park Assist Labels: 5Q0-919-294.CLB
Control Module Part Number: 5Q0 919 294 B HW: 5Q0 919 294 A
Component and/or Version: PARKHILFE 8K 002 0026
Software Coding: 0011150011
Work Shop Code: WSC 00049 770 00101
ASAM Dataset: EV_EPHVA18AU3700000 002016 (SE37)
VCID: 3A7BD463BDAA42CE9A7-806F


Address 5F: Information Electr.
Control Module Part Number: 5F0 035 869
Component and/or Version: MU-E--ER 164 0147
Software Coding: 04730000BE00000011110001000000002F0000000000000000
Work Shop Code: WSC 00049
VCID: EADBA4230D8AB24EAA7-80BF



[Meich]

AW: Rückfahrkamera

Og Schritte sind was ganz anderes, nämlich die Freischaltung von Videoplay während der Fahrt bei einem Audi Mediasystem (MMI).

Autoscan:
Korrekt, dass ist die Übersicht aller Steuergeräte deines Autos samt Codierungen, Teilenummern und Softwarestaenden. Das hilft ungemein weiter...

Für das 5F benötigt man keinen Login, mit dem aktivieren eines Bit / umcodieren aktiviert man den Eingang.


Also bitte Autoscan nachreichen.



[wolle555]

AW: Rückfahrkamera

ok, weiss Bescheid. Danke. Wenn ich 5F codiere ohne Access login kann ich schreiben, aber wenn ich den Controller schließe und wieder öffne ist der Bit nicht mehr aktiv! Deshalb dachte ich, man braucht ein Access key.


Saturday,06,December,2014,21:28:06:62939
VCDS -- Windows Based VAG/VAS Emulator
VCDS Version: Release 12.12.0 (x64)
Data version: 20130910


VIN: VSSZZZ5FZDR047134 License Plate:



--------------------------------------------------------------------------------
--------------------------------------------------------------------------------


Chassis Type: 5F (5Q0)
Scan: 01 02 03 08 09 10 15 16 17 19 42 44 52 5F

VIN: VSSZZZ5FZDR047134

01-Engine -- Status: OK 0000
02-Auto Trans -- Status: OK 0000
03-ABS Brakes -- Status: OK 0000
08-Auto HVAC -- Status: OK 0000
09-Cent. Elect. -- Status: OK 0000
10-Park/Steer Assist -- Status: OK 0000
15-Airbags -- Status: OK 0000
16-Steering wheel -- Status: OK 0000
17-Instruments -- Status: OK 0000
19-CAN Gateway -- Status: OK 0000
42-Door Elect, Driver -- Status: OK 0000
44-Steering Assist -- Status: OK 0000
52-Door Elect, Pass. -- Status: OK 0000
5F-Information Electr. -- Status: OK 0000

-------------------------------------------------------------------------------
Address 01: Engine (J623-CKFC) Labels: 04L-907-309-V1.clb
Part No SW: 04L 906 021 DT HW: 04L 907 309 D
Component: R4 2,0L EDC H22 5520
Revision: 83H22---
Coding: 011D0012032401090000
Shop #: WSC 00049 770 00124
ASAM Dataset: EV_ECM20TDI01104L906021DT 002004
ROD: EV_ECM20TDI01104L906021CR_SK37.rod
VCID: 7AFB1463FD2A82CEDA7-802F

No fault code found.
Readiness: 0 0 0 0 1

-------------------------------------------------------------------------------
Address 02: Auto Trans (J743) Labels: 0D9-927-770.clb
Part No SW: 0D9 300 040 A HW: 02E 927 770 AN
Component: DQ250-6F MQB H52 3613
Revision: 05652103 Serial number: TFK01303250002
Coding: 0014
Shop #: WSC 04742 780 00200
ASAM Dataset: EV_TCMDQ250021 001001
ROD: EV_TCMDQ250021.rod
VCID: 152127DFF4744DB6575-8040

No fault code found.

-------------------------------------------------------------------------------
Address 03: ABS Brakes (J104) Labels: 5Q0-907-379.clb
Part No SW: 5Q0 907 379 A HW: 5Q0 907 379 A
Component: ESC H75 0333
Revision: 00000000 Serial number:
Coding: 20EE629220240A730078060301C7240446045000608024F200690020C0
Shop #: WSC 00049 770 00101
ASAM Dataset: EV_Brake1UDSContiMK100ESP 008020
ROD: EV_Brake1UDSContiMK100ESP_SE37.rod
VCID: 3A7BD463BDAA42CE9A7-806F

No fault code found.

-------------------------------------------------------------------------------
Address 08: Auto HVAC (J255) Labels: 5G0-907-044.clb
Part No SW: 5F0 907 044 HW: 5F0 907 044
Component: Climatronic H02 0503
Revision: 00001K05
Coding: 00000104202100011005004000101000
Shop #: WSC 00049 770 00101
ASAM Dataset: EV_ACClimaBHBVW37X 002017
ROD: EV_ACClimaBHBVW37X_SE37.rod
VCID: E3C5C907EAA0E306691-80B6

Fresh Air Blower Front:

Refrigerant Pressure And Temperature Sender:

Air quality sensor:

No fault code found.

-------------------------------------------------------------------------------
Address 09: Cent. Elect. (J519) Labels: 5Q0-937-08X-MV1.clb
Part No SW: 5Q0 937 084 N HW: 5Q0 937 084 N
Component: BCM MQBAB M H14 0106
Serial number: 00011311201267
Coding: 08001842C2C102FB4BE44000400403081008000000000000000000000000
Shop #: WSC 00049 770 00124
ASAM Dataset: EV_BCMCONTI 010001
ROD: EV_BCMBOSCH_AU37.rod
VCID: 4385A987CA600306C91-8016

Subsystem 1 - Part No SW: 5F1 955 119 HW: 5F1 955 119
Component: WWS370 130412 041 0574
Serial number: 130415133338
Coding: 0BC5FD

Subsystem 2 - Part No SW: 5Q0 955 547 HW: 5Q0 955 547
Component: RLFS 024 0042
Serial number: Y13M04D30H13M09S58S1
Coding: 00885D

No fault code found.

-------------------------------------------------------------------------------
Address 10: Park/Steer Assist (J791) Labels: 5Q0-919-294.clb
Part No SW: 5Q0 919 294 B HW: 5Q0 919 294 A
Component: PARKHILFE 8K 002 0026
Revision: -------- Serial number: 94231311500610
Coding: 0011150011
Shop #: WSC 00049 770 00101
ASAM Dataset: EV_EPHVA18AU3700000 002016
ROD: EV_EPHVA18AU3700000_SE37.rod
VCID: 3A7BD463BDAA42CE9A7-806F

No fault code found.

-------------------------------------------------------------------------------
Address 15: Airbags (J234) Labels: Redir Fail!
Part No SW: 3Q0 959 655 AC HW: 3Q0 959 655 AC
Component: Airbag VW20 011 0188
Revision: -------- Serial number: 003P4P863ZBY
Coding: 98CCC000000000005C0000CC000800000065
Shop #: WSC 00049 770 00101
ASAM Dataset: EV_AirbaVW20TS6VW48X 001116
ROD: EV_AirbaVW20TS6VW48X_SE37.rod
VCID: 7F0DE577E608A7E6ED9-802A

Crash sensor for side airbag; driver side:
Subsystem 1 - Part No SW: ----------- HW: 454 001 404 13
Component: SideSensor_Df 008 0887
Serial number: 3576U000000AF0299C0M
Coding: 2D2D2D

Crash sensor for side airbag; passenger side:
Subsystem 2 - Part No SW: ----------- HW: 454 001 104 13
Component: SideSensor_Pf 008 0887
Serial number: 3586U0000003DA499C0Q
Coding: 2D2D2D

Crash sensor for side airbag; rear driver side:
Subsystem 3 - Part No SW: ----------- HW: 454 801 104 13
Component: SideSensor_Dr 111 0148
Serial number: 3516R392E4B010000000
Coding: 2D2D2D

Crash sensor for side airbag; rear passenger side:
Subsystem 4 - Part No SW: ----------- HW: 454 800 604 13
Component: SideSensor_Pr 111 0148
Serial number: 3526R57714701000000W
Coding: 2D2D2D

Crash sensor for front airbag; driver side:
Subsystem 5 - Part No SW: ----------- HW: 454 801 903 13
Component: FrontSensor_D 114 0149
Serial number: 3556V3E0C29010000005
Coding: 2D2D2D

No fault code found.

-------------------------------------------------------------------------------
Address 16: Steering wheel (J527) Labels: 5Q0-953-549.clb
Part No SW: 5Q0 953 507 AJ HW: 5Q0 953 549 A
Component: Lenks. Modul 007 0070
Revision: -------- Serial number: 30041304221271
Coding: 9400
Shop #: WSC 00049 770 00101
ASAM Dataset: EV_SMLSKLOMQB 009001
ROD: EV_SMLSKLOMQB.rod
VCID: 7EF31873E102AEEEE6F-802B

No fault code found.

-------------------------------------------------------------------------------
Address 17: Instruments (J285) Labels: 5G0-920-XXX-17.clb
Part No SW: 5F0 920 860 J HW: 5F0 920 860 J
Component: KOMBI 236 0556
Coding: 07A502082180000800082A00000000
Shop #: WSC 00049 770 00101
ASAM Dataset: EV_DashBoardVDDMQBAB 008026
ROD: EV_DashBoardVDDMQBAB_AU37.rod
VCID: 2E53E83371E29E6E36F-807B

No fault code found.

-------------------------------------------------------------------------------
Address 19: CAN Gateway (J533) Labels: None
Part No SW: 5Q0 907 530 E HW: 5Q0 907 530 E
Component: GW MQB Mid 124 1109
Revision: -------- Serial number: 0000589925
Coding: 030100F40B087300EF0002481C0F00010001000000000000000000000000
Shop #: WSC 00049 770 00101
ASAM Dataset: EV_GatewLear 006010
ROD: EV_GatewLear_AU37.rod
VCID: 3365F9479AC0B386591-8066

Generator:

Multifunction unit control module:
Subsystem 2 - Part No SW: 5F0 959 537 B HW: 5F0 959 537 B
Component: E221__MFL-PR6 H03 0100
Serial number: 000000000A0608030413
Coding: 002000

Battery Monitoring Control Module:
Subsystem 3 - Part No SW: 5Q0 915 181 D HW: 5Q0 915 181 D
Component: J367-BDM H08 0192
Serial number: 00000000004051365926

No fault code found.

-------------------------------------------------------------------------------
Address 42: Door Elect, Driver (J386) Labels: None
Part No SW: 5Q4 959 593 HW: 5Q4 959 593
Component: TSG FS 007 0006
Serial number: 0000059840667
Coding: 00100320C000020000001000
Shop #: WSC 00049 770 00124
ASAM Dataset: EV_DCUDriveSideEWMAXCONT 006001
ROD: EV_DCUDriveSideEWMAXCONT.rod
VCID: 020B6C8395FACA0E827-8057

Subsystem 1 - Part No SW: 5Q0 959 811 A HW: 5Q0 959 811 A
Component: FOND_FHSG_DRV 005 0004
Serial number: 00000000000000162988
Coding: 310000

No fault code found.

-------------------------------------------------------------------------------
Address 44: Steering Assist (J500) Labels: 5Q0-909-144.clb
Part No SW: 5Q0 909 144 L HW: 5Q0 909 144 L
Component: EPS_MQB_ZFLS 119 1021
Coding: 01
Shop #: WSC 00049 770 00124
ASAM Dataset: EV_SteerAssisMQB 008022
ROD: EV_SteerAssisMQB.rod
VCID: 3D71DF7FAC8475F6BF5-8068

No fault code found.

-------------------------------------------------------------------------------
Address 52: Door Elect, Pass. (J387) Labels: None
Part No SW: 5Q4 959 592 HW: 5Q4 959 592
Component: TSG BFS 007 0006
Serial number: 0000059895935
Coding: 00100320C000020000001000
Shop #: WSC 00049 770 00124
ASAM Dataset: EV_DCUPasseSideEWMAXCONT 006001
ROD: EV_DCUPasseSideEWMAXCONT.rod
VCID: 0109638F90FCD1169BD-8054

Subsystem 1 - Part No SW: 5Q0 959 812 A HW: 5Q0 959 812 A
Component: FOND_FHSG_PSG 005 0004
Serial number: 00000000000000141064
Coding: 290000

No fault code found.

-------------------------------------------------------------------------------
Address 5F: Information Electr. (J794) Labels: None
Part No SW: 5F0 035 869 HW: 5F0 035 869
Component: MU-E--ER 164 0147
Revision: -------- Serial number: 000037975109000
Coding: 04730000BE00000011110001000000002F0000000000000000
Shop #: WSC 00049 770 00124
ASAM Dataset: EV_MUEnt4CCONT 004052
ROD: EV_MUEnt4CCONT_SE37.rod
VCID: EADBA4230D8AB24EAA7-80BF

No fault code found.

End ---------------------------------------------------------------------



[Meich]

AW: Rückfahrkamera

Eins vorab, ohne den Autoscan analysiert zu haben:

Man braucht dafür KEINEN Zugangscode. Dass der Bit wieder verschwindet wird ganz einfach an deinem VCDS (Clone) mit uralten Datenstand liegen. Mit der 12.12.0 gab es ne ganze Reihe Bugs. Mittlerweile sind wir mit offiziellen System bei 14.10.0!

Wie kamst Du bisher aufs 76er, wenn Du das 10er hast?



[wolle555]

AW: Rückfahrkamera

Befasse mich noch nicht so lange damit. Das Interface habe ich günstig bekommen, war wohl ein Fehler.
Habe immer 76 gelesen. Dann liegt das Problem, dass ich den Bit nicht schrieben kann, aber am fehlenden Park Assyst 76 und nicht an der alten 12er Version.

Im 10er ist das Bit drin/die Cam aktiv.



[Creadle]

AW: Rückfahrkamera

Nutze doch die neue 14ner Version? Und deutsche Version, wenn passendes Kabel hast.



[Meich]

AW: Rückfahrkamera

Creadle "günstig bekommen" + englische alte Version = China Clone

Damit kann man einige Sachen machen, aber ist auch stark verbuggt und eingeschränkt in vielen Bereichen.



[Creadle]

AW: Rückfahrkamera

Wollte ihm nicht gleich unterstellen, gefälschte Produkte zu verwenden. Somit bin ich raus. Wäre mir zu heiß so ein "Dreck" an ein Fahrzeug was paar tausend kostet, anzuschließen.



[wolle555]

AW: Rückfahrkamera

Verstehe, deshalb sollte ich auch kein update machen. Clone.. steht rosstech & VAGCOM drauf? Wenn es so sein sollte gebe ich es zurück.

Dann gebt mir doch bitte eine Empfehlung für ein offizielles Interface mit deutschem Programm.



[Meich]

AW: Rückfahrkamera

Du kannst Ross-Tech.de per eMail deine "Seriennummer" zu senden, mit der Bitte um Prüfung dieser. Die sagen Dir dann ob Fake oder original.

Ansonsten versuche die Kreuzprobe - installiere von Ross-Tech.com die neuste englische Version, wenn diese läuft, ist es ne offizielle Version, wenn nicht, dann ein Clone/Fake.



[Creadle]

AW: Rückfahrkamera

Oder fragst im vcds forum von PCI tuning nach.
Sebastian hilft dir sicher weiter. Ggf hat er noch ein gebrauchtes herumliegen.

Kann durchaus original sein. Nur Englische Software, und Hinweis nicht zu aktualisieren, deutet auf Fälschung hin.



[Memphiz]

AW: Rückfahrkamera

Bei ihm gehts um ein Media System Colour oder? Dachte immer, dass das keine Rückfahrkamera unterstützt *gespannt* - subscribed...



[wild-driver]

AW: Rückfahrkamera

[...]
Mit dem selbstgebauten Signalfilter ist das Problem auch schon wieder gelöst.

Hier die Schaltung:

RFS = Rückfahrsignal
D1 = Diode
[...]
Lg Andi

Moin Leute,

ich bin ganz frisch hier reingestolpert .

Kann mir jemand den Schaltplan für Dumme erklären? Hat man nachher nur 3 "Anschlüsse" wie auch bei dem Ampire Signalfilter?
Es wäre nett, wenn mir jemand einfach kurz mal aufmalt, welches "Beinchen" ich mit welchem Kabel verbinden muss.

Vielen Dank im Voraus!
